項目四：大氣脫硫除塵項目

加工地點：阿羅仕車間

圖紙資料：按照工藝控制要求，采用EPLAN軟件設計，程控開發STEP7+WICC from 阿羅仕團隊。

控制系統主要功能說明：負壓讓含硫高溫氣體進入工藝段，通過大濕法使其與鈣反應，生成硫酸鈣，真空壓榨及干燥形成石膏產品。

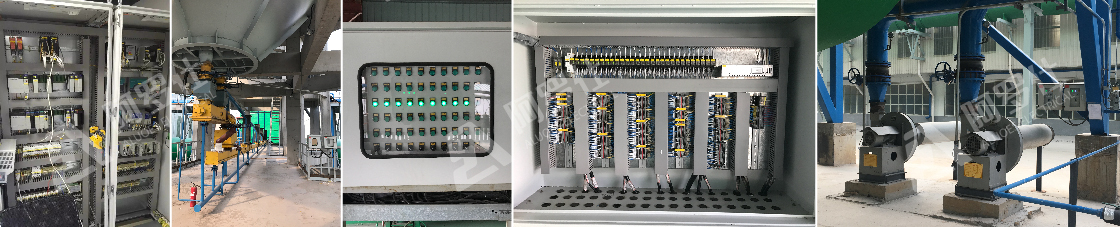

控制系統主要配置說明：

1、常熟開關電氣

2、維納而母線系統

3、GE PLC控制系統

4、ABB變頻控制系統+通信控制

5、GCK柜體結構

6、菲尼克斯輔料

電控系統顏色：RAL7032

控制方式：盤面控制、就地控制、PLC邏輯控制、上位機人機界面操控、INTERNET遠程技術支持。

制造的標準：

ICE60947-1

CE

EN 61439-1:2011

EN 61439-2:2011

質量體系標準：

GB/T19001-2008 IDT ISO9001:2008

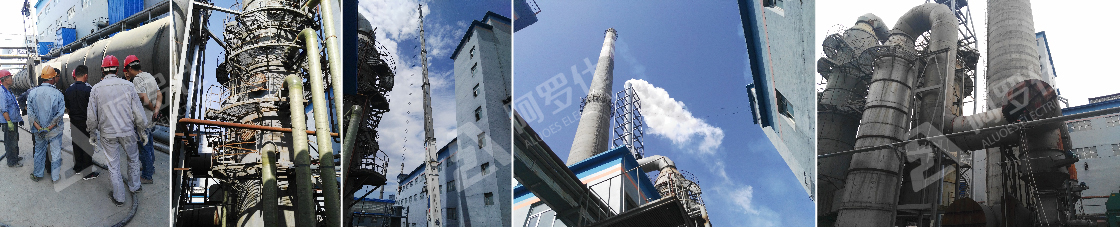

項目名稱：電解鋁廠煙氣凈化項目

承攬范圍：廠區電氣控制系統、PLC自控系統、在線儀表監控系統、中控室系統、電控系統的安裝及調試。

系統配置：

PLC:AB-1756-1769-1734

上位機：Ifix5.5

觸摸屏：AB

中控操作計算機：研華

中控大屏液晶顯示：三星

項目說明：鋁廠脫硫凈化電氣工程項目是我們多年積累的成熟方案，已成功服務各大鋁電集團（魏橋鋁電、信發集團新疆102團鋁電、四川其亞鋁業、上海新希望鋁業等）。此工藝方法石灰石——石膏法脫硫工藝是世界上應用最廣泛的一種脫硫技術，日本、德國、美國的鋁電廠采用的煙氣脫硫裝置約90%采用此工藝。通過結合最新的過程控制方案PLC+MCC組合方式實現脫硫自動化控制，無需人員監管，準確、高效.

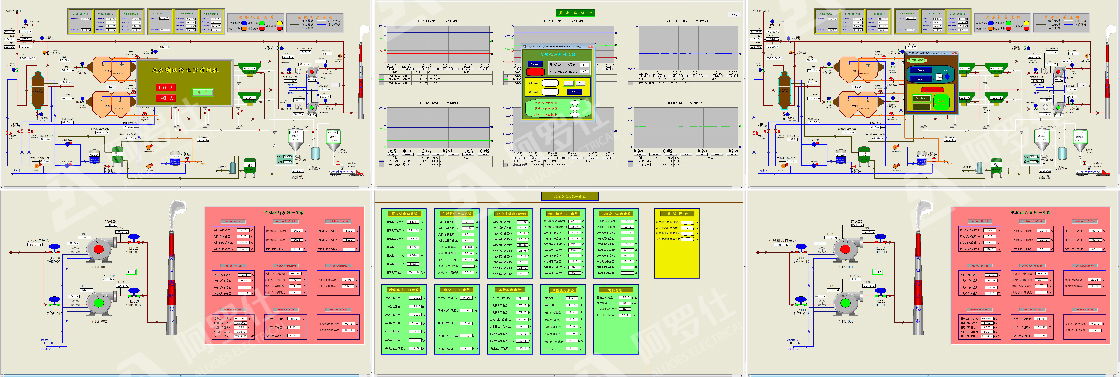

鋁電脫硫凈化電氣工程的自控系統是由現場儀表和執行機構、信號采集控制、人機界面（監控）設備三部分組成。自控系統的構建主要是指三部分系統形式和設備的選擇。PLC系統采集現場儀表數據，通過上位機或人機界面把現場數據實時顯示、分析、產生報警、報表。操作人員也可以通過上位機或人機界面去控制現場設備。精準、實時、穩定。
